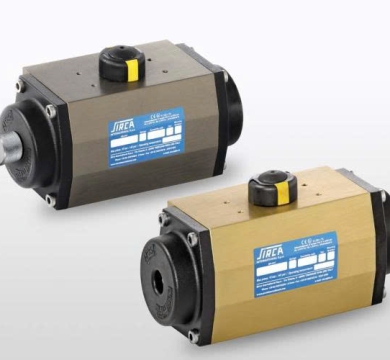

AP03DA0BG2BIS

1. Đặc điểm kỹ thuật

• Thiết kế cơ khí:

  • Thân: Hợp kim nhôm đúc, xử lý anodized chống oxy hóa.

  • Piston: Nhôm ép với vòng đệm chống mài mòn.

  • Trục: Thép mạ niken, đảm bảo độ bền cao.

  • Vòng đệm: NBR tiêu chuẩn (có thể chọn vật liệu khác nếu cần chịu nhiệt cao hơn hoặc tiếp xúc hóa chất đặc biệt).

• Hiệu suất hoạt động:

  • Mô-men xoắn: 2.4 Nm - 7,500 Nm (phụ thuộc vào áp suất khí cấp).

  • Áp suất khí vận hành: 2–8 bar.

  • Góc quay: 90° tiêu chuẩn, điều chỉnh ±3°.

• Nhiệt độ hoạt động:

  • Tiêu chuẩn: –20°C đến +80°C.

  • Tuỳ chọn cao hơn: –40°C đến +150°C (với vật liệu đặc biệt).

• Tương thích tiêu chuẩn:

  • ISO 5211: Dùng cho kết nối trục van.

  • NAMUR VDI/VDE 3845: Lắp đặt thiết bị điều khiển bổ sung như solenoid valve hoặc limit switch.

  • Chứng nhận ATEX, phù hợp cho môi trường nguy hiểm.

  • SIL 2/3 theo tiêu chuẩn an toàn IEC 61508.

2. Các phụ kiện tích hợp

• Van điều khiển solenoid: Để điều khiển đóng/mở.

• Công tắc hành trình (limit switch): Theo dõi trạng thái van.

• Bộ điều chỉnh hành trình (manual override): Cho phép vận hành thủ công.

• Lắp đặt điều chỉnh hành trình kép: ±5° cho dòng APM.

3. Ứng dụng phổ biến

• Ngành công nghiệp dầu khí: Van điều khiển khí gas, dầu thô.

• Xử lý nước thải: Vận hành van trong môi trường ăn mòn.

• Ngành thực phẩm & dược phẩm: Van trong dây chuyền sản xuất đạt tiêu chuẩn vệ sinh.

• Công nghiệp hóa chất: Đáp ứng yêu cầu chống cháy nổ (ATEX).

4. Ưu điểm nổi bật

1. Độ bền cao: Chịu được môi trường khắc nghiệt (hóa chất, ăn mòn, nhiệt độ cực đoan).

2. Tiêu chuẩn quốc tế: Dễ dàng thay thế hoặc nâng cấp với các thiết bị khác.

3. Tiết kiệm năng lượng: Thiết kế tối ưu với áp suất khí thấp.
